Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | Przełączniki optyczne SM | Długość fali: | SM 1260 ~ 1650nm |
---|---|---|---|
Rodzaj: | Nieblokujący | Kabel: | Luźna tuba 900um |
Długość: | 1,0 metr | Złącze: | LC / UPC |
High Light: | sfp optical transceivers,sfp fiber optic transceiver |

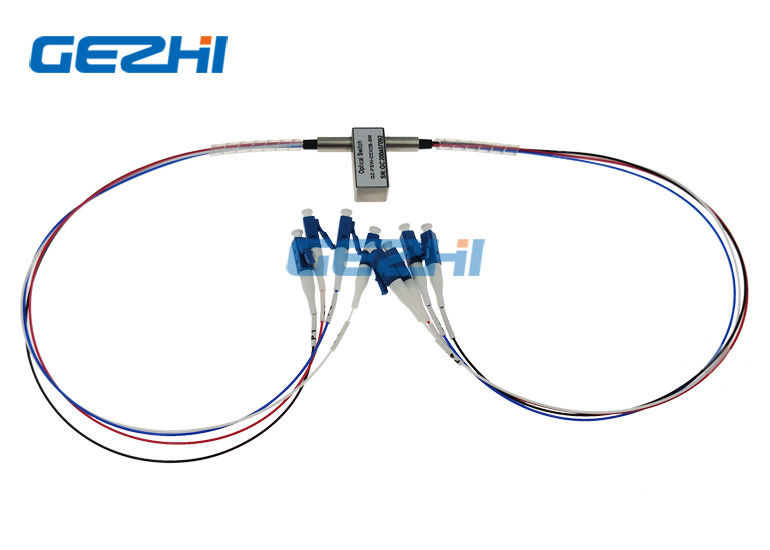

Przełączniki optyczne SM typu Duplex 2x2 Bypass
GEZHI Duplex 2x2 Bypass SM Przełączniki optyczne to 2-stanowa trasa optyczna komponentów optycznych.
cechy
|
Aplikacje
|
Specyfikacja
Parametry | GZ-D2 × 2B | ||
Zakres długości fali | nm | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
Długość robocza | nm | 850/1300 | 1310/1490/1550/1625/1650 |
Strata wtrąceniowa | dB | Typ: 1,0 Maks .: 1,5 | Typ: 1,0 Maks .: 1,5 |
Utrata zwrotu | dB | MM≥30 SM≥50 | |
Crosstalk | dB | MM≥35 SM≥55 | |
PDL | dB | ≤0,05 | |
WDL | dB | ≤0,25 | |
TDL | dB | ≤0,25 | |
Powtarzalność | dB | ≤ ± 0,02 | |
Zasilacz | v | 3.0 lub 5.0 | |
Dożywotni | czasy | ≥107 | |
Czas przełączania | SM | ≤8 | |
Moc transmisji | mW | ≤500 | |
temperatura robocza | ℃ | -20 ~ + 70 | |
Temperatura przechowywania | ℃ | -40 ~ + 85 | |
Waga | sol | 16 | |
Wymiar | mm | (L) 27,0 × (W) 12,0 × (H) 8,2 możliwość dostosowania. |
Droga optyczna
Status pierwszy | Status drugi |
Aplikacja
Piny
Rodzaj | Stan | Definicja pinów | Moc | Monitorowanie stanu | ||||||
D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
Bez zatrzasku | ZA |
P1-P3 P1'-P3 ' |
- | - | - | - | Blisko | otwarty | otwarty | Blisko |
b |
P1-P4, P2-P3 P1'-P4 ', P2'-P3' |
V + | - | - | GND | otwarty | Blisko | Blisko | otwarty | |
Zatrzaskowy | ZA |
P1-P3 P1'-P3 ' |
- | - | GND | V + | Blisko | otwarty | otwarty | Blisko |
b | P1-P4, P2-P3 | V + | GND | - | - | otwarty | Blisko | Blisko | otwarty |
Wymiar
Szczegóły zamówienia
Tryb | Długość fali | Typ napięcia | Model sterowania | Typ włókna | Średnica włókna | Długość włókna | Złącze |
S = SM M = MM |
85 = 850nm 13 = 1310 nm 15 = 1550 nm 13/15 = 1310 / 1550nm X = inne |
3 = 3 V. 5 = 5 V. |
L = zatrzaskowy N = bez zatrzasku |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = inne |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X = inne |
1 = 1m 2 = 1,5 m X = inne |
0 = brak |
