Standardowe filtry GEZHI typu DWDM Mux Demux zapewniają multipleksowanie do 48 długości fal na jednym włóknie, podczas gdy dla serii AWG oferujemy do 96 kanałów z modułem 50G AWG w paśmie C.Standardowy pakiet DWDM Mux / Demux obejmuje: opakowanie ABS, specjalne metalowe pudełko, pakiet LGX i montaż w racku 19 ”1U.

GEZHI AWG DWDM jest oparty na technologii planarnej krzemionki na krzemie.Układy AWG GEZHI Photonics używane w DWDM Mux / Demux są przeznaczone do zastosowań długodystansowych, metra i dostępu, w których najważniejsze są doskonałe parametry optyczne i niski koszt.

Athermal Arrayed Waveguide Grating (AAWG) Cechy modułów DWDM konstrukcji atermicznych opakowań nie wymagają zasilania elektrycznego, oprogramowania ani kontroli temperatury.

Siatka falowodowa z siatką termiczną (TAWG)Moduły DWDM są przeznaczone do użytku w wersji C-band systemu DWDM.Aby zmniejszyć straty mocy urządzeń w różnych warunkach środowiskowych, pakiet AWG został specjalnie zaprojektowany z doborem niezawodnego tworzywa termicznego o niskim przewodnictwie cieplnym, a temperatura pracy AWG jest kontrolowana za pomocą grzejnika foliowego lub Peltiera TEC z termistorowym czujnikiem temperatury.

Odstęp międzykanałowy dla DWDM wynosi 1,6 / 0,8 / 0,4 nm (siatka 200 GHz / 100 GHz / 50 GHz).Ten mały odstęp międzykanałowy pozwala na jednoczesne przesyłanie znacznie większej ilości informacji

Wspólny port:

• Dostępne złącza LC, SC, ST i FC.

Port monitora B:

• Łączy urządzenia pomiarowe / monitorujące, takie jak mierniki mocy lub analizatory sieci, z wyjściami modułu.Po zakończeniu monitorowania odłącz przyrządy, a sieć pozostanie nienaruszona
• Dostępne złącza LC, SC, ST i FC.
• Wartość procentowa dotknięcia wynosi domyślnie 5%, 1%, 2%, 3% lub 10% jest dostępne na żądanie.

Port C Express:

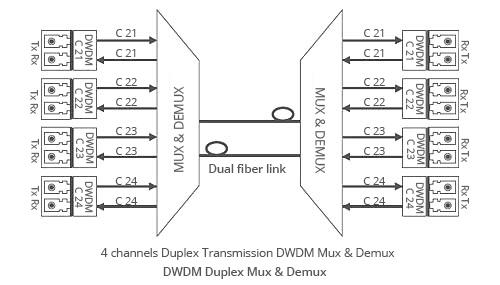

• Umożliwia kaskadowanie dwóch modułów multipleksera / demultipleksera DWDM, podwajając przepustowość kanału na wspólnym łączu światłowodowym.
• Izolacja jest domyślnie mniejsza niż 15 dB, 16 dB ~ 40 dB dostępne na żądanie.
• Dostępne złącza LC, SC, ST i FC.

D Standardowy port 1310nm:

• Umożliwia przejście starszego sygnału 1310 nm.Oznacza to, że może przenosić optykę LR, optykę LX itp.
• Dostępne złącza LC, SC, ST i FC.

E Port Mux / Demux dla określonych kanałów ITU-Grid:

• Dostępne złącza LC, SC, ST i FC.

Uwaga: Należy pamiętać, że przedstawione tutaj rysunki pokazują tylko wymiary, a nie konkretną konfigurację modułu.
