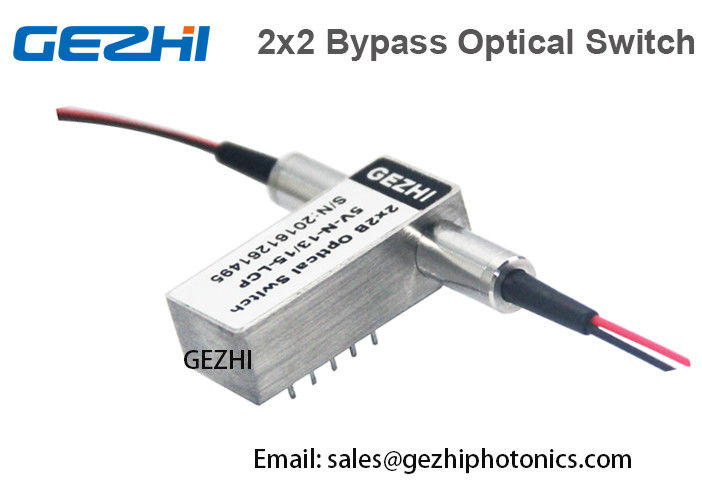

8ms Fast Switching Time Loop Optical Switches 2x2 Optical Bypass Switch

Duży Obraz : 8ms Fast Switching Time Loop Optical Switches 2x2 Optical Bypass Switch

Szczegóły Produktu:

Place of Origin:	China
Nazwa handlowa:	GEZHI or OEM
Orzecznictwo:	CE/FCC/RoHS/TUV/UL
Model Number:	GZ-Optical Switches

Zapłata:

Minimum Order Quantity:	1
Cena:	Get Latest Price
Packaging Details:	2pcs in a foam with paper Box
Delivery Time:	2~7working days
Supply Ability:	60000pcs per month

Kontakt

Szczegółowy opis produktu

Nazwa produktu:	Optyczny przełącznik obejściowy	Długość fali:	850nm lub 1310 / 1550nm
Kanał:	2x2B	Typ kontroli:	Zatrzaskowe lub niezatrzaskowe
Złącze:	LC / SC / FC / ST (PC lub APC)	Podanie:	Ochrona i przywracanie sieci
High Light:	fiber optic switch , optical fiber switch

Optyczny przełącznik obejściowy 2x2 Szybki czas przełączania 8 ms Przełączniki optyczne w pętli

Opto-mechaniczny przełącznik światłowodowy serii GEZHI 2x2 Bypass zapewnia optyczny przełącznik obejściowy 2 x 2 w jednym kompaktowym pakiecie.Urządzenie łączy kanały optyczne, kierując przychodzące sygnały optyczne na wybrane włókna wyjściowe.Przełącznik jest dwukierunkowy.

Te przełączniki optyczne są dostępne w trybie jednomodowym i wielomodowym oraz w długościach fal 1310nm lub 1550nm.

Kluczowe cechy

- Najmniejszy rozmiar

- Niskie straty wtrąceniowe

- Szybka prędkość przełączania

- Możliwość montażu na PCB

- Dostępne w trybie pojedynczym / trybie wielu

- Zgodność z RoHS

Aplikacje

- Ochrona i przywracanie sieci optycznej

- Monitoring sieci optycznej

- Możliwość rekonfiguracji multiplekserów typu add / drop

- Ochrona sprzętu transmisyjnego

- Badania i rozwój

- Router długości fal

Specyfikacja

Parametry	Wielomodowy	Tryb pojedyńczy	Jednostka
Zakres długości fali	650 ～ 1310	1260 ～ 1670	nm
Testowanie długości fali	650/780/850/980/1064/1310	1310/1490/1550/1625/1650	nm
Strata wtrąceniowa	Typ: 0,6, maks .: 1,0	Typ: 0,5, maks .: 0,8	dB
Utrata zwrotu	≥ 30	≥ 50	dB
Crosstalk	≥ 35	≥ 50	dB
PDL	≤ 0,05		dB
WDL	≤ 0,25		dB
TDL	≤ 0,25		dB
Powtarzalność	≤ ± 0,02		dB
Zasilacz	3.0 lub 5.0		v
Dożywotni	≥ 10⁷		Cykl
Czas przełączania	≤ 8		SM
Moc transmisji	≤ 500		mW
Operacja Temperatura	-40 ～ +85		℃
Temperatura przechowywania	-40 ～ +85		℃
Waga	16		sol
Wymiar	(Dł.) 27 x (szer.) 12,6 x (wys.) 8,5 (± 0,2)		mm

Uwaga:
1. Wszystkie parametry dotyczą urządzenia bez złącz.
2.Specjalne specyfikacje można dostosować do wymagań klienta.

Droga optyczna

Fs OSW-2x2-1.jpg

Podanie

Wymagania dotyczące jazdy elektrycznej

Ścieżka optyczna		Napęd elektryczny				Stan czujnika
2x2B		1	5	6	10	3－4,7－8	2－3,8－9
Zatrzaskowy	P1-P3	Nie dotyczy	Nie dotyczy	GND	+ 5V	OTWARTY	BLISKO
Zatrzaskowy	P1-P4 / P2-P3	+ 5V	GND	Nie dotyczy	Nie dotyczy	BLISKO	OTWARTY
Bez zatrzasku	P1-P3	Nie dotyczy	Nie dotyczy	Nie dotyczy	Nie dotyczy	OTWARTY	BLISKO
Bez zatrzasku	P1-P4 / P2-P3	+ 5V	Nie dotyczy	Nie dotyczy	GND	BLISKO	OTWARTY

Schemat funkcjonalny

Specyfikacja	Napięcie	obecny	Rezystor
Zatrzask 5V	4,5 ~ 5,5	36 ~ 44mA	125Ω
5V bez zatrzasku	4,5 ~ 5,5	26 ~ 32 mA	175Ω
Zatrzask 3V	2,7 ~ 3,3	54 ~ 66 mA	50Ω
3V bez zatrzasku	2,7 ~ 3,3	39 ~ 47 mA	70Ω

Wymiary mechaniczne (jednostka: mm)

Fs OSW-2x2B.jpg

GEZHI Photonics zapewnia niestandardowe konstrukcje przełączników optycznych, które spełniają specjalne wymagania dotyczące sterowania i zastosowań.Ponadto GEZHI Photonics oferuje zespoły modułowe, które integrują inne komponenty, tworząc w pełni funkcjonalne moduły lub podsystem.Aby uzyskać szczegółowe informacje, prosimy o kontakt z GEZHI Photonics pod adresemsales@gezhiphotonics.com .

Pytanie:

1. Liczba portów przełączających: 1, 2, 3, 4, 8 lub 12.
2. Jakich długości fal używasz?
3. Jakiego rozmiaru rdzenia / okładziny używasz?
4. Jakiego typu złącza potrzebujesz?
5. Jak długie powinny być włókna?Jaki rozmiar kurtki?
6. Czy są jakieś inne specjalne wymagania?

ZA	b	do	re	mi	fa	sol
Tryb	Długość fali	Napięcie	Model sterowania	Średnica włókna	Długość włókna	Złącze
SM: 9 / 125um	85: 850nm	3: 3V	L: Zatrzaskowy	25: 250um	05: 0,5 m	OO: Brak
M5: 50 / 125um	13: 1310nm	5: 5V	N: bez zatrzasku	90: 900um	10: 1,0 m	FP: FC / PC
M6: 62,5 / 125um	14: 1490nm	S: Specjalne	S: Specjalne	20: 2,0 mm	15: 1,5 m	FA: FC / APC
S: Specjalne	15: 1550nm			30: 3,0 mm	S: Specjalne	SP: SC / PC
	162: 1625nm			S: Specjalne		SA: SC / APC
	165: 1650 nm					LP: LC / PC
	13/15: 1310 / 1550nm					LA: LC / APC
	S: Specjalne					S: Specjalne

Na przykład: FSW-2x2B － M6－13－5 － L － S － 15 － FP
