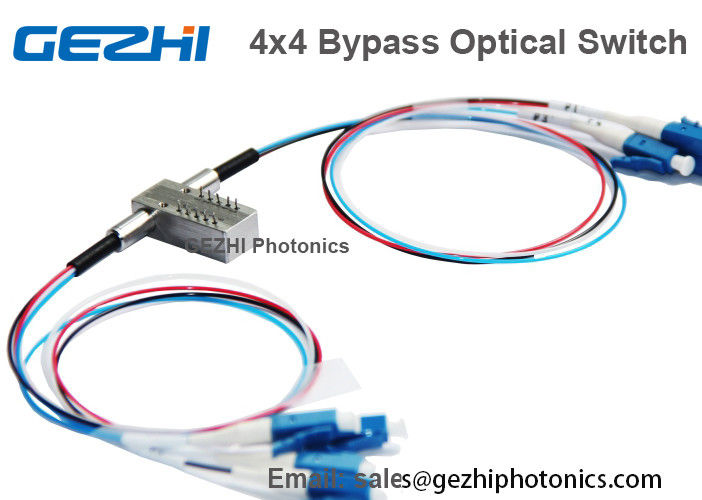

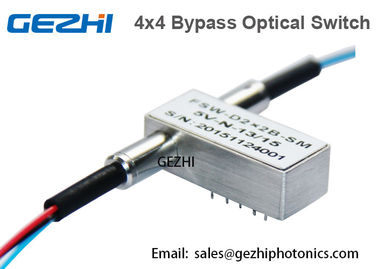

Dual 2x2 Multi Mode Mechanical 4x4 Fiberoptic Switch ( Latching Or Non Latching )

Dual 2x2 Multi Mode Mechanical 4x4 Fiberoptic Switch ( Latching Or Non Latching )
Dual 2x2 Multi Mode Mechanical 4x4 Fiberoptic Switch ( Latching Or Non Latching ) Dual 2x2 Multi Mode Mechanical 4x4 Fiberoptic Switch ( Latching Or Non Latching ) Dual 2x2 Multi Mode Mechanical 4x4 Fiberoptic Switch ( Latching Or Non Latching )

Duży Obraz :  Dual 2x2 Multi Mode Mechanical 4x4 Fiberoptic Switch ( Latching Or Non Latching )

Szczegóły Produktu:
Place of Origin: China
Nazwa handlowa: GEZHI or OEM
Orzecznictwo: CE/FCC/RoHS/TUV/UL
Model Number: GZ-4x4 MM Optical Switch
Zapłata:
Minimum Order Quantity: 1
Cena: Get Latest Price
Packaging Details: 2pcs in a foam with paper Box
Delivery Time: 2~7working days
Supply Ability: 60000pcs per month
Kontakt
Szczegółowy opis produktu
Nazwa produktu: Przełącznik światłowodowy Długość fali: 850nm
Kanał: 4x4 (podwójne 2x2) Typ kontroli: Zatrzaskowe lub niezatrzaskowe
Złącze: LC / SC / FC / ST (PC lub APC) Podanie: Integracja modułu i systemu
High Light:

optical switch module

,

optical fiber switch

Wielomodowe przełączniki optyczne D2x2B 850nm Podwójne obejście 2x2, przełączniki światłowodowe



Opto-mechaniczny przełącznik światłowodowy serii GEZHI Dual 2x2 Bypass zapewnia 2 jednocześnie aktywowane przełączniki 2 x 2 Bypass w jednym kompaktowym opakowaniu.Urządzenie łączy kanały optyczne, przekierowując przychodzące sygnały optyczne na wybrane włókna wyjściowe. Przełącznik jest dwukierunkowy.



Opto-mechaniczne obejście podwójnego obejścia 2x2DwukierunkowyPrzełącznik światłowodowy łączy kanały optycznepoprzez przekierowanie 4 przychodzących sygnałów optycznych na 4 włókna wyjściowe.Przełącznik posiada zintegrowane elektryczne czujniki położeniatechnologia filtrów cienkowarstwowychktóra zapewnia solidną metodę zmiany łaty świetlnej, ta seria produktów ma drastycznie uproszczoną konfigurację platformy, oferując wysoką niezawodność i niskie koszty produkcji.Ta nowatorska konstrukcja znacznie zmniejsza czułość pozycji ruchomej części, oferując niespotykaną dotąd stabilność, a także niezrównany niski koszt.





cechy
  • Kompaktowa konstrukcja, miniaturowy rozmiar
  • Krótki czas przełączania
  • Dwukierunkowy Niskie zniekształcenia optyczne
  • Niskie przenikanie, niskie straty wtrąceniowe
  • Szeroki operacyjny zakres długości fal
  • Pakiet zgrzewany
  • Bardzo stabilny i niezawodny
  • Nie zawiera epoksydów na ścieżce optycznej
  • Tryb pojedynczy lub tryb wielomodowy opcjonalny
  • Bezpieczne zatrzaskiwanie i niezatrzaskiwanie

Aplikacje
  • Przełączanie sieci
  • Badania i rozwój w laboratorium
  • Czujnik światłowodowy
  • Blokowanie kanałów
  • Monitorowanie systemu
  • Blokowanie kanałów
  • Integracja modułów i systemów
  • Miejska Sieć Komputerowa
  • Ochrona i przywracanie sieci
  • Oprzyrządowanie, testowanie i pomiary


Specyfikacja

Parametry

   GZ-D2 × 2B
Zakres długości fali nm 850 ± 40/1300 ± 40 1260 ～ 1650
Długość robocza nm 850/1300 1310/1490/1550/1625/1650
Strata wtrąceniowa dB Typ: 1,0 Maks .: 1,5 Typ: 1,0 Maks .: 1,5
Utrata zwrotu dB MM≥30 SM≥50
Crosstalk dB MM≥35 SM≥55
PDL dB ≤0,05
WDL dB ≤0,25
TDL dB ≤0,25
Powtarzalność dB ≤ ± 0,02
Zasilacz v 3.0 lub 5.0
Dożywotni czasy ≥107
Czas przełączania SM ≤8
Moc transmisji mW ≤500
temperatura robocza ℃ -20 ～ + 70
Temperatura przechowywania ℃ -40 ～ + 85
Waga sol 16
Wymiar mm (L) 27,0 × (W) 12,0 × (H) 8,2 możliwość dostosowania.


Piny

Rodzaj Stan Definicja pinów Moc Monitorowanie stanu
D2x2B     1 5 6 10 2-3 3-4 7-8 8-9
Bez zatrzasku ZA

P1-P3

P1'-P3 '

 - - - - Blisko otwarty otwarty Blisko
b

P1-P4, P2-P3

P1'-P4 ', P2'-P3'

 V + - - GND otwarty Blisko Blisko otwarty
Zatrzaskowy ZA

P1-P3

P1'-P3 '

 - - GND V + Blisko otwarty otwarty Blisko
b P1-P4, P2-P3 V + GND - - otwarty Blisko Blisko otwarty


Droga optyczna

Status pierwszy Status drugi


                 Dual 2x2 Multi Mode Mechanical 4x4 Fiberoptic Switch ( Latching Or Non Latching ) 0



                     Dual 2x2 Multi Mode Mechanical 4x4 Fiberoptic Switch ( Latching Or Non Latching ) 1

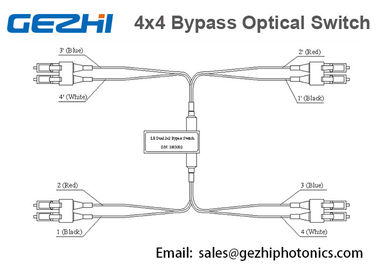

Aplikacja

Dual 2x2 Multi Mode Mechanical 4x4 Fiberoptic Switch ( Latching Or Non Latching ) 2



Wymiar



                   Dual 2x2 Multi Mode Mechanical 4x4 Fiberoptic Switch ( Latching Or Non Latching ) 3


Szczegóły zamówienia

Tryb Długość fali Typ napięcia Model sterowania Typ włókna Średnica włókna Długość włókna Złącze

S = SM
M = MM

85 = 850nm
13 = 1310 nm
15 = 1550 nm
13/15 = 1310 / 1550nm
X = inne

3 = 3 V.
5 = 5 V.

L = zatrzaskowy
N = bez zatrzasku

5 = 50/125
6 = 62,5 / 125
9 = 9/125
X = inne

25 = 250um
90 = 900um
20 = 2,0 mm
30 = 3,0 mm
X = inne

1 = 1m
2 = 1,5 m
X = inne

0 = brak
1 = FC / PC
2 = FC / APC
3 = SC / PC
4 = SC / APC
5 = ST / PC
6 = ST / APC
7 = LC / szt
8 = LC / APC



Etykietka:

przełącznik światłowodu,

przełącznik światłowodowy,

moduł przełącznika optycznego
